管内補修工事
管更生工事（HL・SZ工法）
SZ工法［形成工法］
SZ工法は、マンホールを利用して下水道管内にSZライナーを引込み、空気と蒸気でライナーを拡張・加熱して既設管の中に自立管を 形成する工法です。管内に形成されたSZパイプは、優れた耐久性、耐薬品性を有しています。

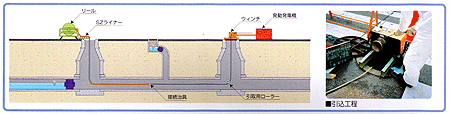

◼︎引込み工程
ウィンチでSZライナーを下水道管内に引込みます。

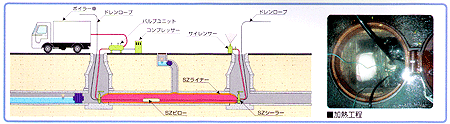

◼︎拡張・加熱工程
SZライナーの端部にSZシーラーを取付け、圧縮空気によりSZライナーを管内に圧着させます。 圧縮空気を蒸気に置き換えすることによってSZライナーを硬化させます。

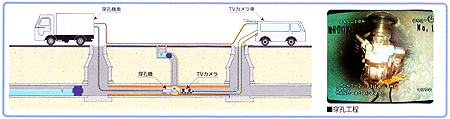

◼︎穿孔工程
SZパイプでふさがれた取付管孔を穿孔機で穿孔します。

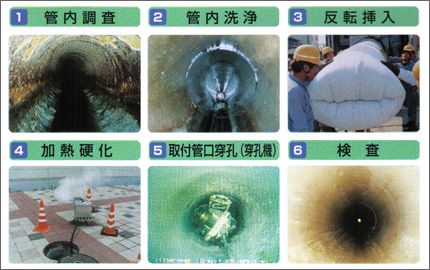

ホースライニング工法［反転工法］
ホースライニング工法は、熱硬化樹脂を含浸させた材料を既設のマンホールから既設管内に反転加圧させながら挿入し、既設管内で加圧状態のまま樹脂を加熱硬化させることで、管な内側に新しくパイプを形成する工法です。

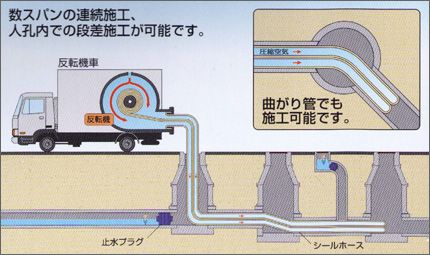

◼︎反転原理
反転前
シールホースの先端が、圧力の作用を受けて反転しようとします。
反転開始
圧力を加え続けますと、シールホースは反転しながら前方へ進むことになります。
反転中
シールホースと既設管は摩擦が生じることなく、既設管が長くても反転挿入することができます。
- 日本が生み育てた技術
- 管路の補強と耐震性の向上
- 耐久性・耐震性を被害調査で実証
- あらゆる管路に施工が可能
- 優れた性能と安定した品質
- 交通障害を最小限に抑え、迅速かつ確実な施工
- 本管と一体型の取り付け管ライニング（HL-B工法）

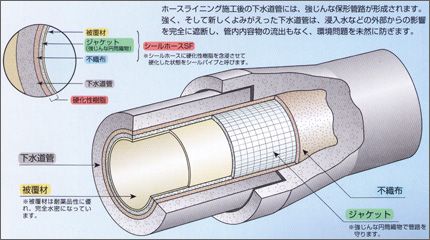

◼︎ホースライニングされた下水道管
ホースライニング施工後の下水道管には、強靭な保形管路が形成されます。
強く、そして新しくよみがえった下水道管は、浸入水などの外部からの影響を完全に遮断し、管内内容物の流出もなく、環境問題を未然に防ぎます。
HL-E工法［形成工法］
HL-E工法は、HL-Eライナーを入孔から管内に引込み、両端にシーラーを取り付けた後、空気圧で管内に圧着し、蒸気を供給してHL-Eライナーを 硬化させて、既設下水道管梁に新しい「パイプ」を形成する工法です。施工後、下水道管梁内には耐久性・耐薬品性に優れたHL-Eパイプが形成されます。
